عملية عمل خط تبريد لفة الفيلم

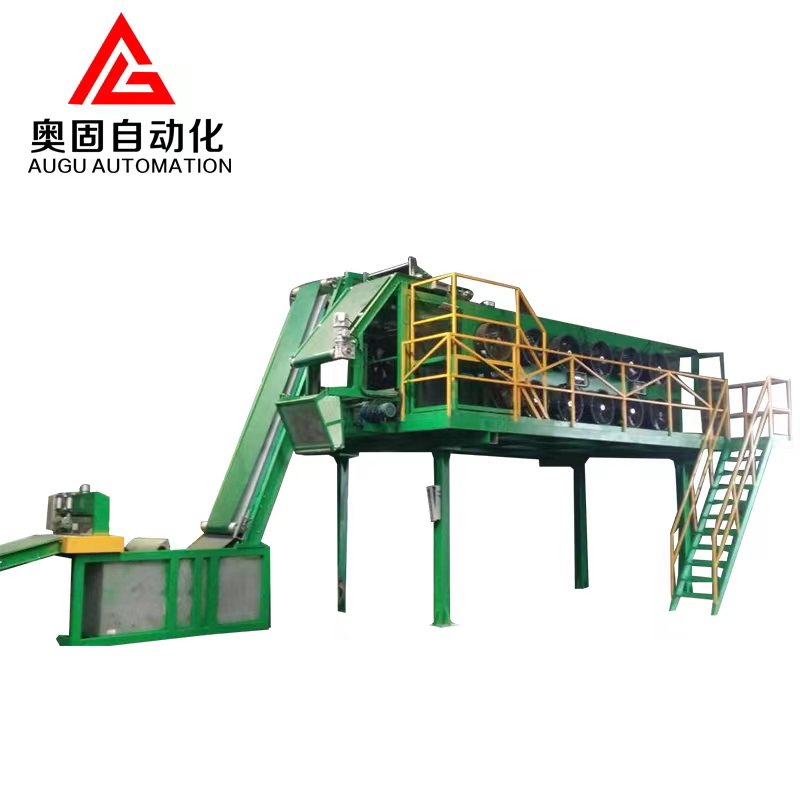

الخط تبريد لفة الفيلمهو جهاز آلي يستخدم للتعامل مع الفيلم الساخن في عملية إنتاج المنتجات المطاطية، وتتضمن عملية عمله عدة خطوات متتالية لضمان تبريد الفيلم وتجفيفه ومعالجته بشكل صحيح. فيما يلي وصف تفصيلي لعملية عمل الجهاز:

1. استلام الفيلم ونقله: بعد ضغط الفيلم خارج مكبس الأقراص، يتم استلامه بواسطة جهاز نقل الوصول لخط التبريد، ويتم نقله بسلاسة إلى رابط المعالجة اللاحق. يشتمل الجهاز عادةً على حزام قابل للتعديل وطاولة دوارة ثابتة لضمان ثبات الفيلم أثناء النقل.

2. الطباعة وربط الفيلم: تتم طباعة الفيلم بواسطة جهاز أثناء الإرسال للتعرف على معلومات الفيلم مثل الحروف والأرقام. بالإضافة إلى ذلك، يمكن للجهاز قطع الفيلم إلى شرائح بالعرض المطلوب لاستيعاب العمليات اللاحقة.

3. الطلاء المباعد والتبريد الأولي: يدخل الفيلم بعد ذلك إلى وحدة خلط التبريد حيث يتم نقع الفيلم وتغليفه بفاصل للتبريد الأولي. الجهاز مزود بوظيفة التحكم في درجة الحرارة للتأكد من أن درجة حرارة المباعد مناسبة لمنع الفيلم من الالتصاق.

4. رفع الفيلم: من خلال الإمساك بجهاز الرفع، يتم رفع الفيلم إلى ارتفاع معين للتحضير لعملية نقل التبريد اللاحقة. تستخدم هذه العملية شريطًا مطاطيًا مقاومًا للحرارة لضمان النقل المستقر للفيلم عند درجات حرارة عالية.

5. نقل التبريد: في جهاز نقل تبريد الغراء المعلق، يتم تبريد الفيلم ونقله من خلال نظام النقل المعلق في صندوق التبريد المغلق لتحقيق تبريد موحد.

6. تأرجح الفيلم وتكديسه:فيلم تبريديتم إرسالها إلى جهاز التأرجح من خلال الناقل السفلي، والذي يقوم تلقائيًا بضبط الرصة والتأرجح، والتحضير لعملية القطع والتكديس اللاحقة.

7. قطع الفيلم، تكديسه ووزنه: في جهاز رفع التراص، يتم ضغط الفيلم بشكل متماثل وتكديسه بدقة. الوحدة أيضًا مجهزة بنظام وزن يقوم تلقائيًا بقطع الفيلم وفقًا لوزنه وطباعة معلومات الإنتاج.

8. نظام التحكم الكهربائي والهوائي: تعتبر المكونات الهوائية والتحكم الكهربائي جزءًا مهمًا من خط تبريد الفيلم. النظام الهوائي هو المسؤول عن تنفيذ الأعمال الميكانيكية المختلفة، بينما يتم التحكم الكهربائي من خلال نظام PLC، مثل سلسلة Siemens S7-300، مما يضمن التحكم الآلي لخط التبريد بأكمله.

9. نظام التهوية والتبريد: من أجل ضمان تأثير التبريد للفيلم، يعتمد نظام التهوية والتبريد إمداد هواء مركزي للفيلم، ويضمن التحكم في درجة حرارة الفيلم في عملية الإنتاج المستمرة من خلال التحكم في حجم الهواء الداخل لكل منها. جزء.

من خلال عملية الأتمتة المستمرة المذكورة أعلاه،خط تبريد بكرة الفيلمتدرك عملية الإنتاج المؤتمتة بالكامل بدءًا من استلام الفيلم وتبريده وتجفيفه وحتى القطع النهائي والطي والتكديس، مما يحسن بشكل كبير مستوى الأتمتة وكفاءة الإنتاج لخط إنتاج منتجات المطاط.
